小米CR8806路由器散热改造

瞎扯淡系列 2 评

最近天气逐渐热了起来,路由器抽风的频率明显变高了,经常激烈对战时路由器直接断网,接着网络灯变黄,我只能手动插拔路由器电源来重启,同时也发现路由器外壳温度很高甚至到了烫手的程度。

对路由器散热改造提上日程,首先搜索一番散热的改造思路,大致分为两种:被动散热和主动散热。

被动散热主要是增加路由器散热板的面积,比如购买散热片贴到发热量大的地方,出了散热片,还有散热硅脂片、更换硅脂和定制更大的散热铝板等,甚至还有将显卡散热片压在路由器,代价嘛就是外壳需要切割(过于赛伯朋克,俺接受不了QAQ);

主动散热主要是利用外部设备对路由器进行散热,比如最简单的使用桌面小风扇对着路由器吹,或者像主机一样增加一个散热风扇来辅助降温。

我优先考虑的是主动散热,需要先打开路由器查看内部的空间来设计散热方案,最好能内置,尽量做到不破坏外观。

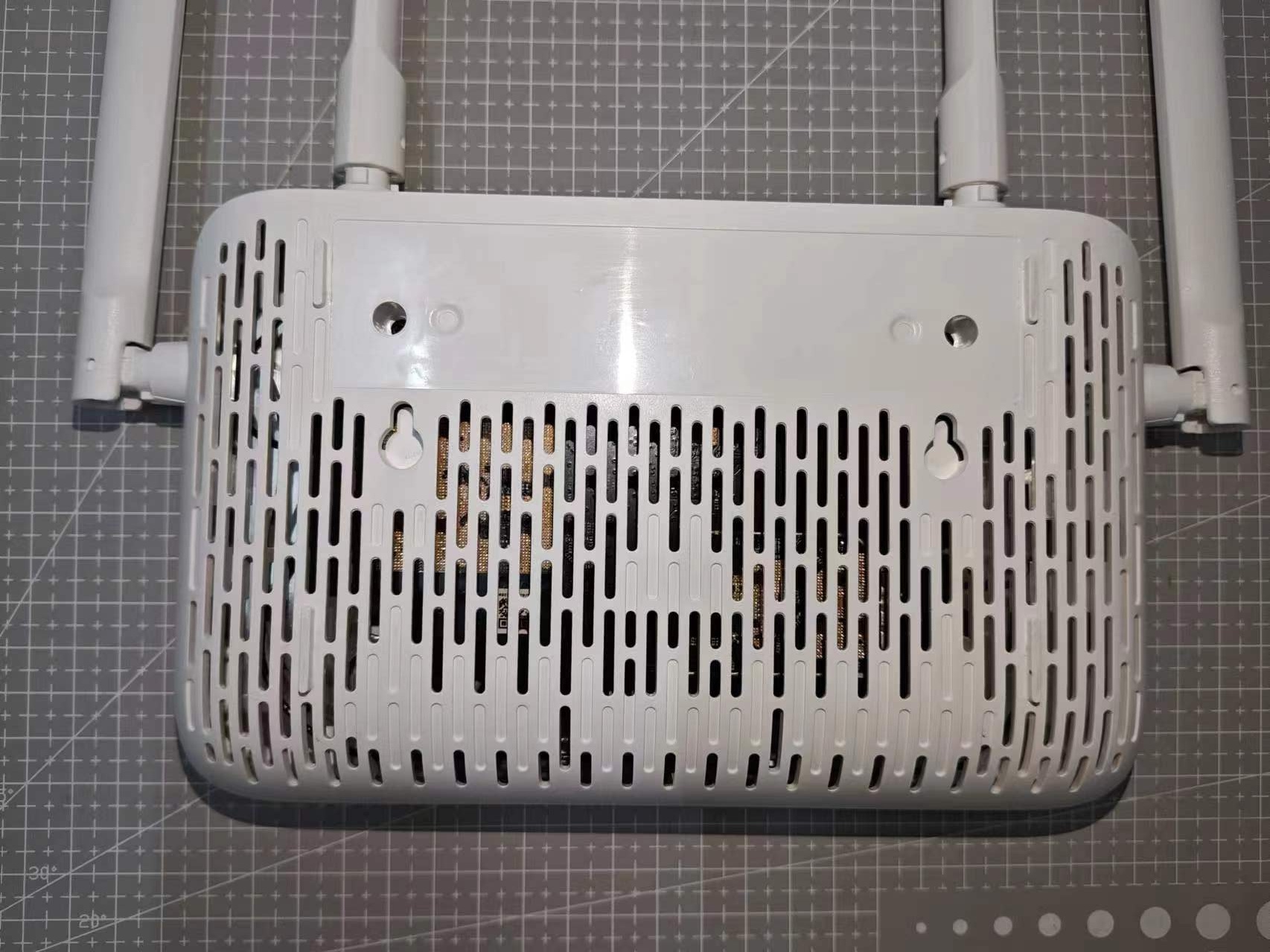

路由器需要撕掉底部的标签,露出两个螺丝孔后拧开螺丝。

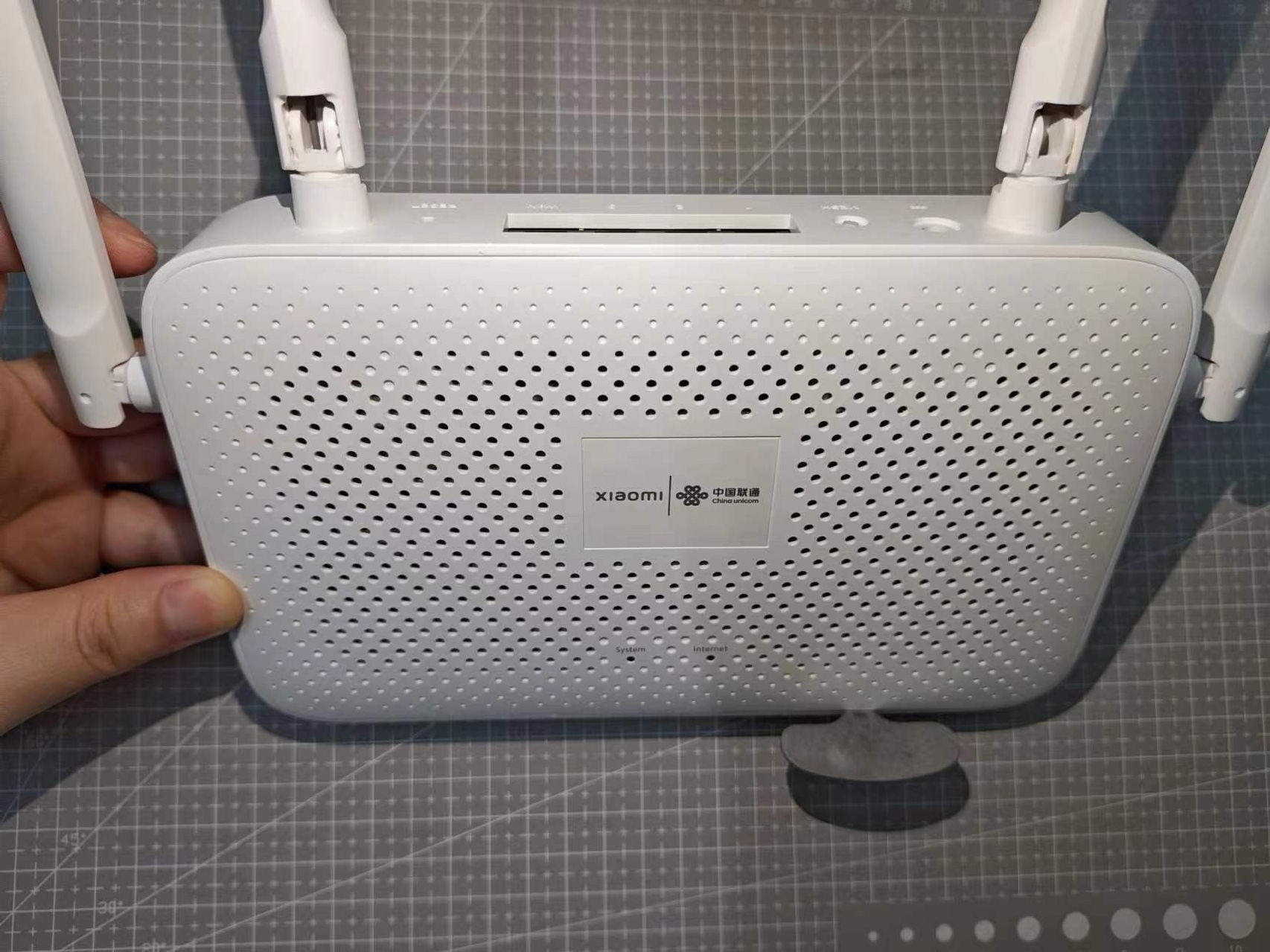

然后使用撬棒(我这里使用的三只松鼠撬夏威夷果的开果器)撬开顶部面板的卡扣,取下顶部面板。

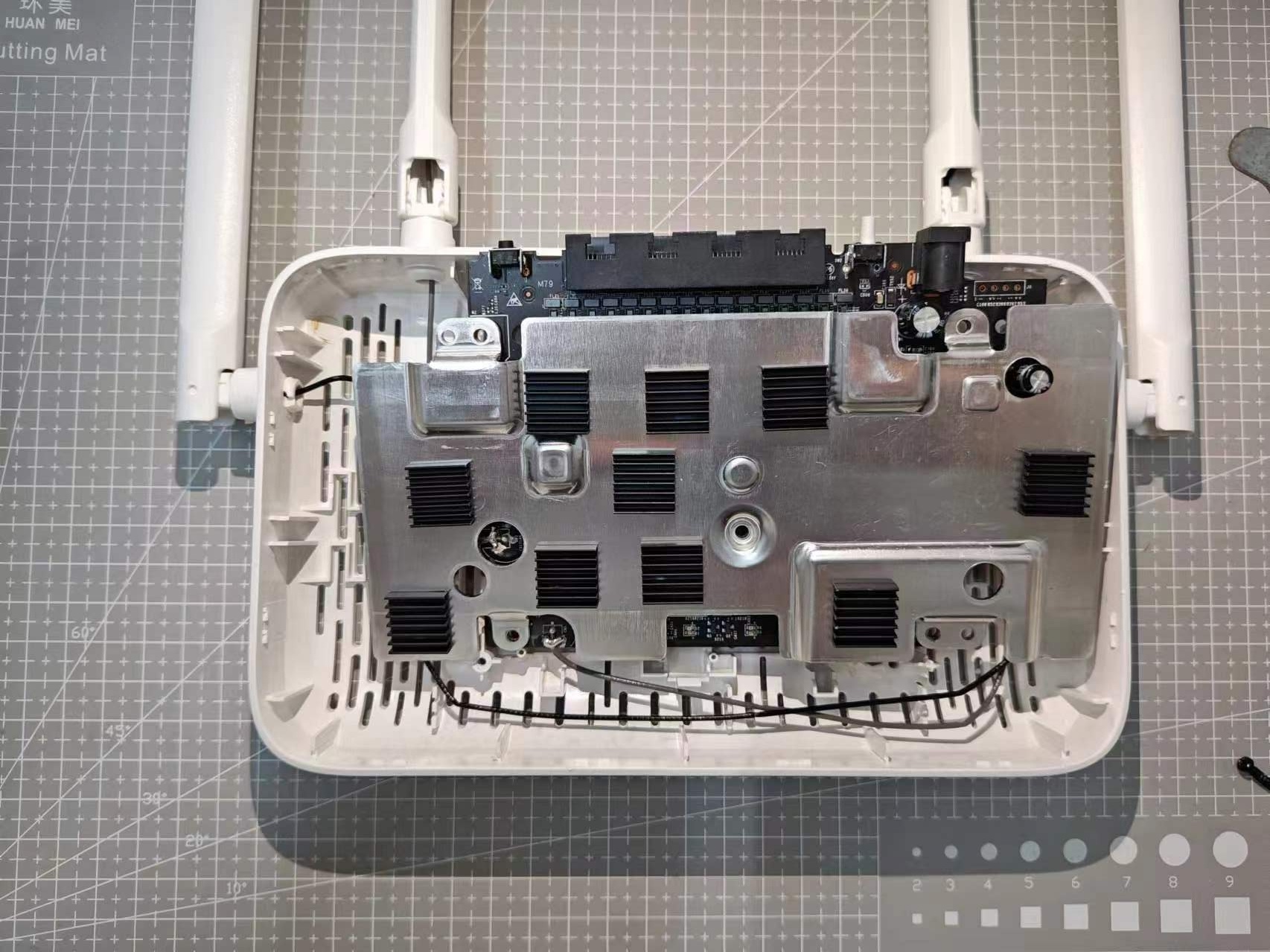

路由器有比较大的散热铝板,之前已经加过散热片了,刚取下温度还挺高的,我摸了一圈,计划右侧加上一个散热风扇,这也是铝板最烫的地方。

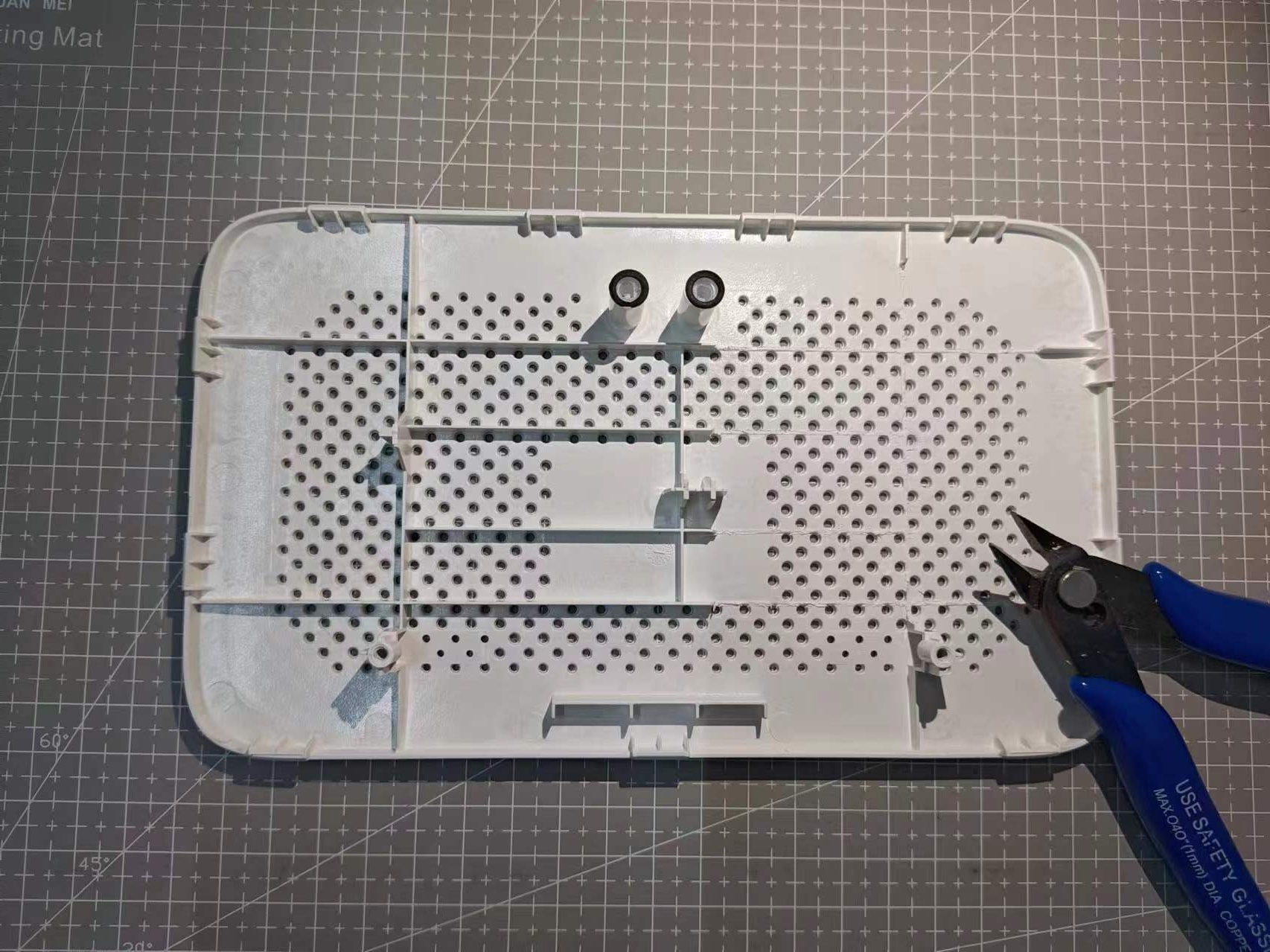

顶部面板对应部分的加强筋需要剪掉,给风扇留出足够位置,使用水口钳很方便的剪下来。

因为附近有凸起,需要测量铝板可用的面积,再结合路由器的充电头供电电压 12V1A 来搜索商品。

最终选择静音涡扇 30307mm 规格,12V 电压,不可调速,价格为 8.99 元。相对于普通风扇直出风道外多了一个横向的风道,因为路由器发热并不大,主要是因为积热,横向的风可以打破积热状态,而且工作时声音比较小放桌面上也不会打扰到我。
[风图涡扇]

对散热铝板也改造一下,一手托住铝板,一手托住主板慢慢掰开,打开它的天灵盖。

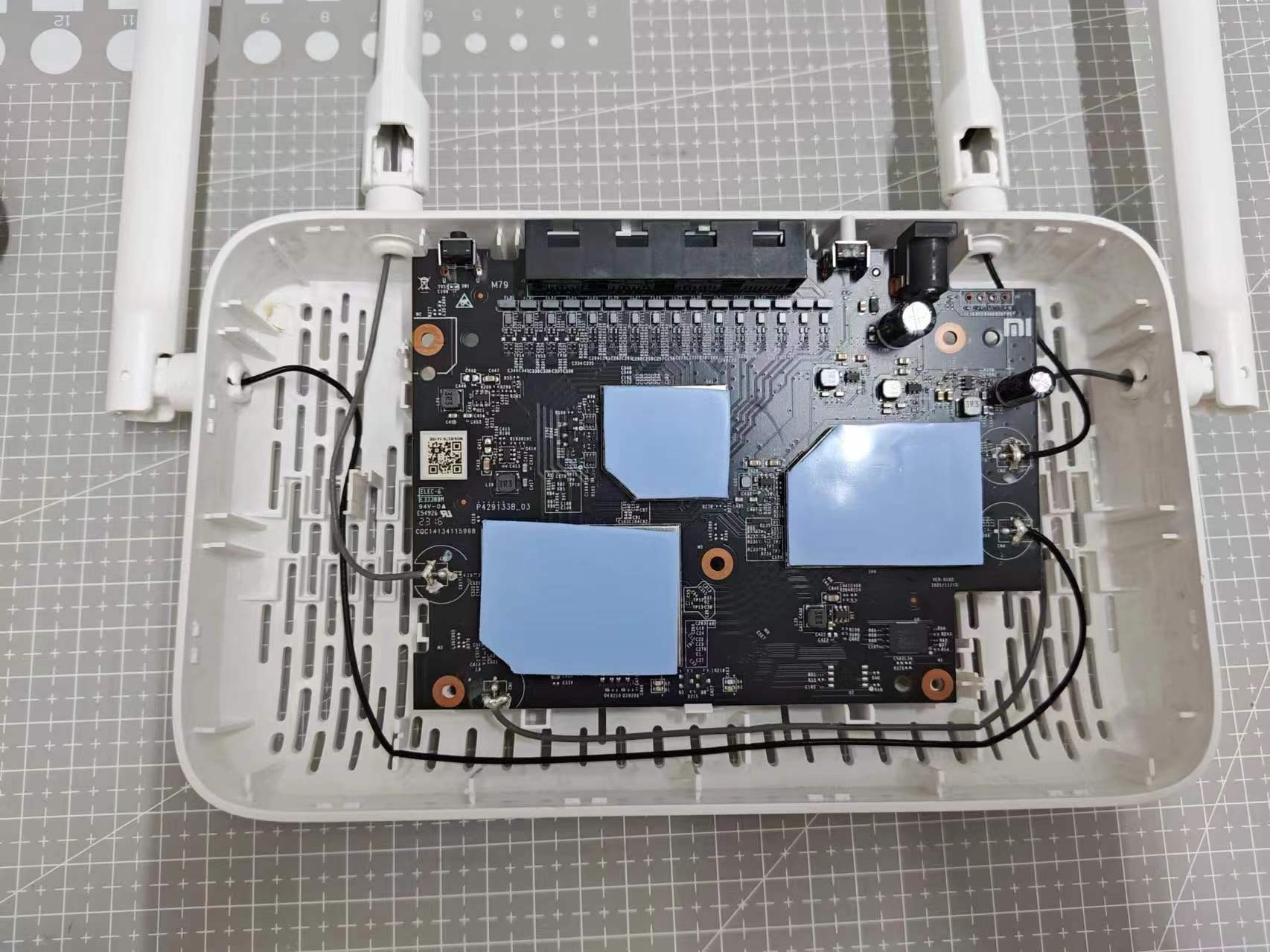

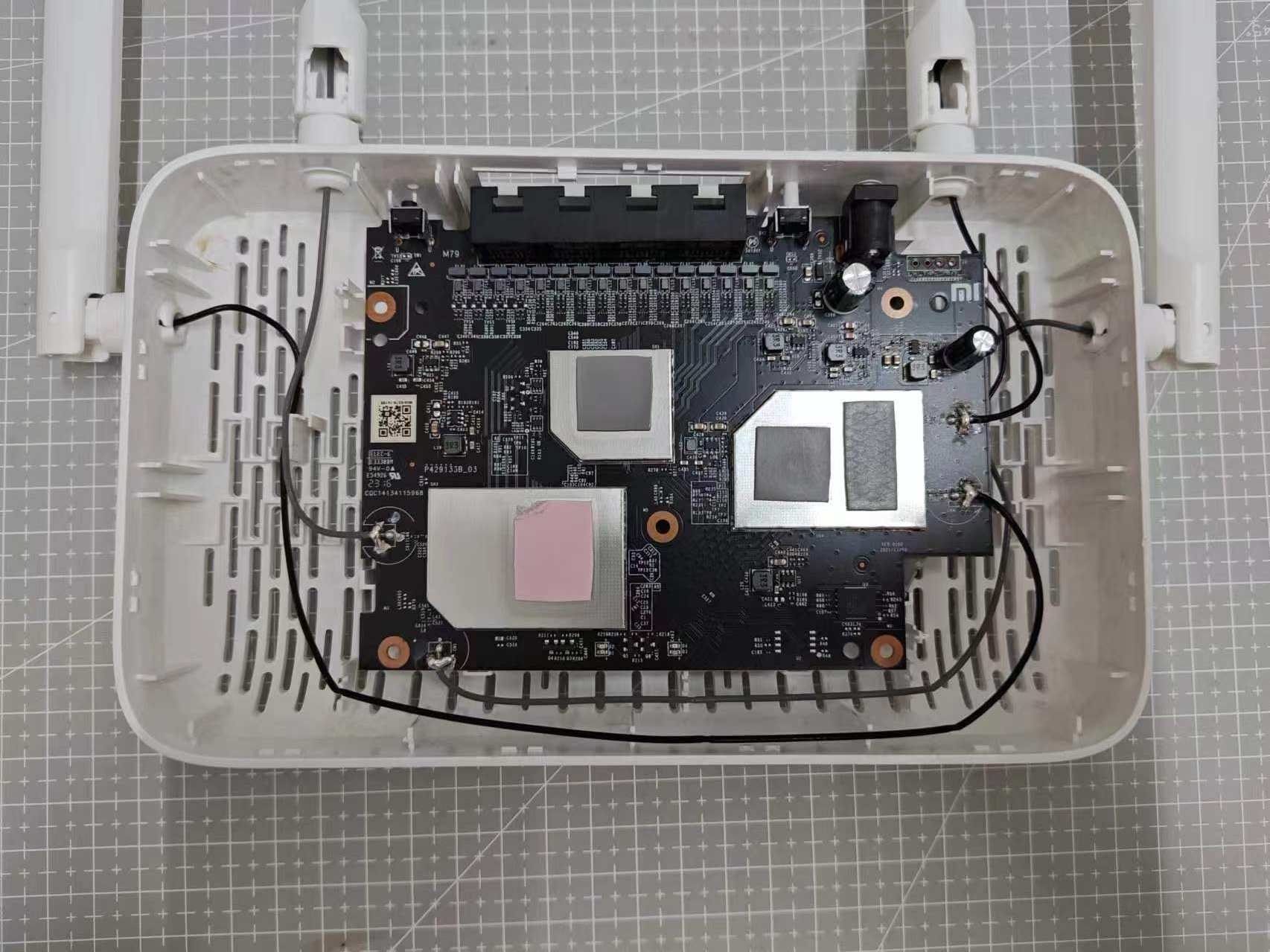

能看到原厂自带的散热硅胶垫面积挺小的,这里我购买了导热硅胶片裁剪成屏蔽罩大小贴上去。

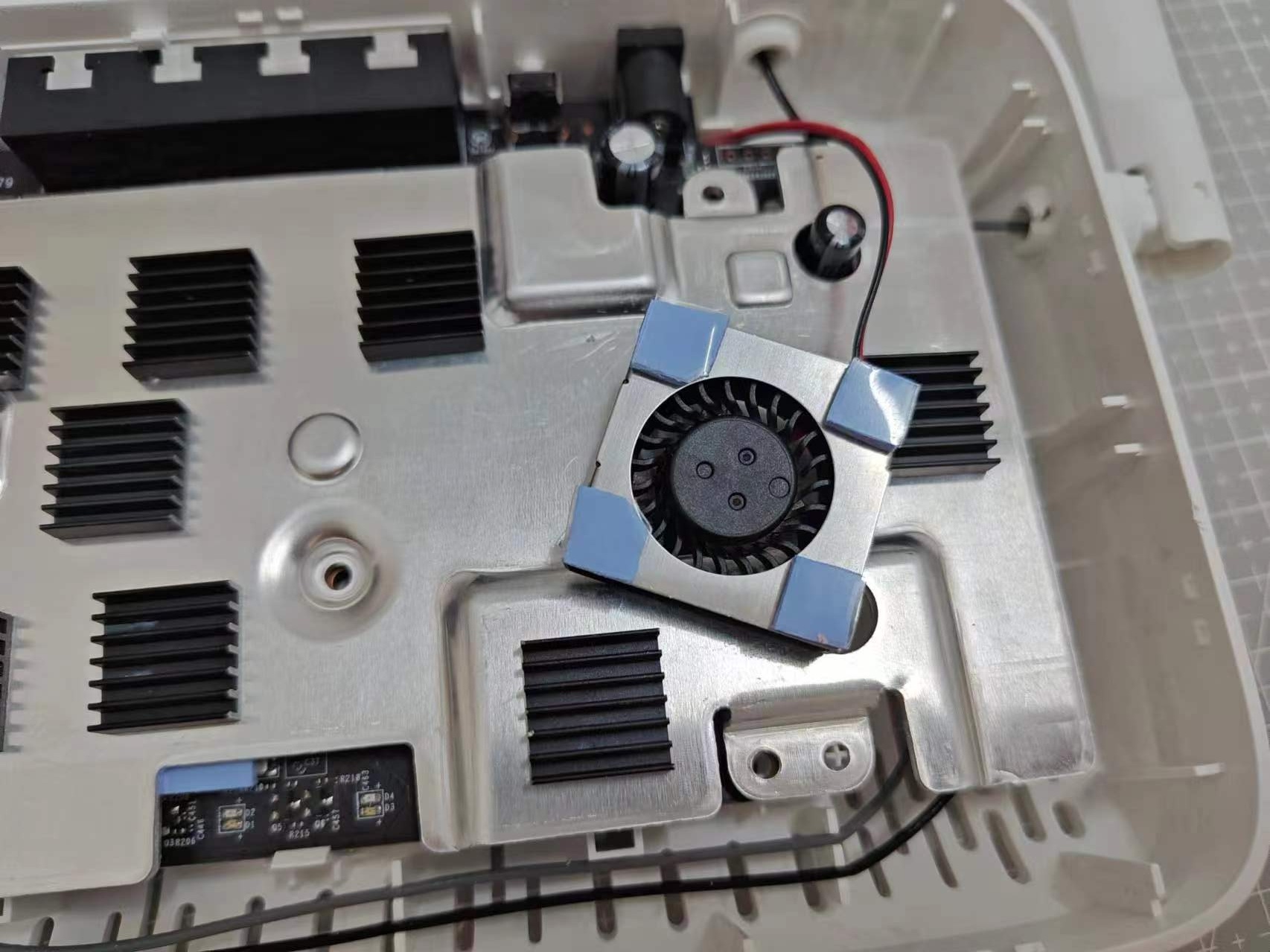

把风扇放到铝板位置,发现底部进风口会被遮住,于是裁剪了一点 2mm 导热硅胶片在风扇底部四个角粘上垫高给进风口留出空间。

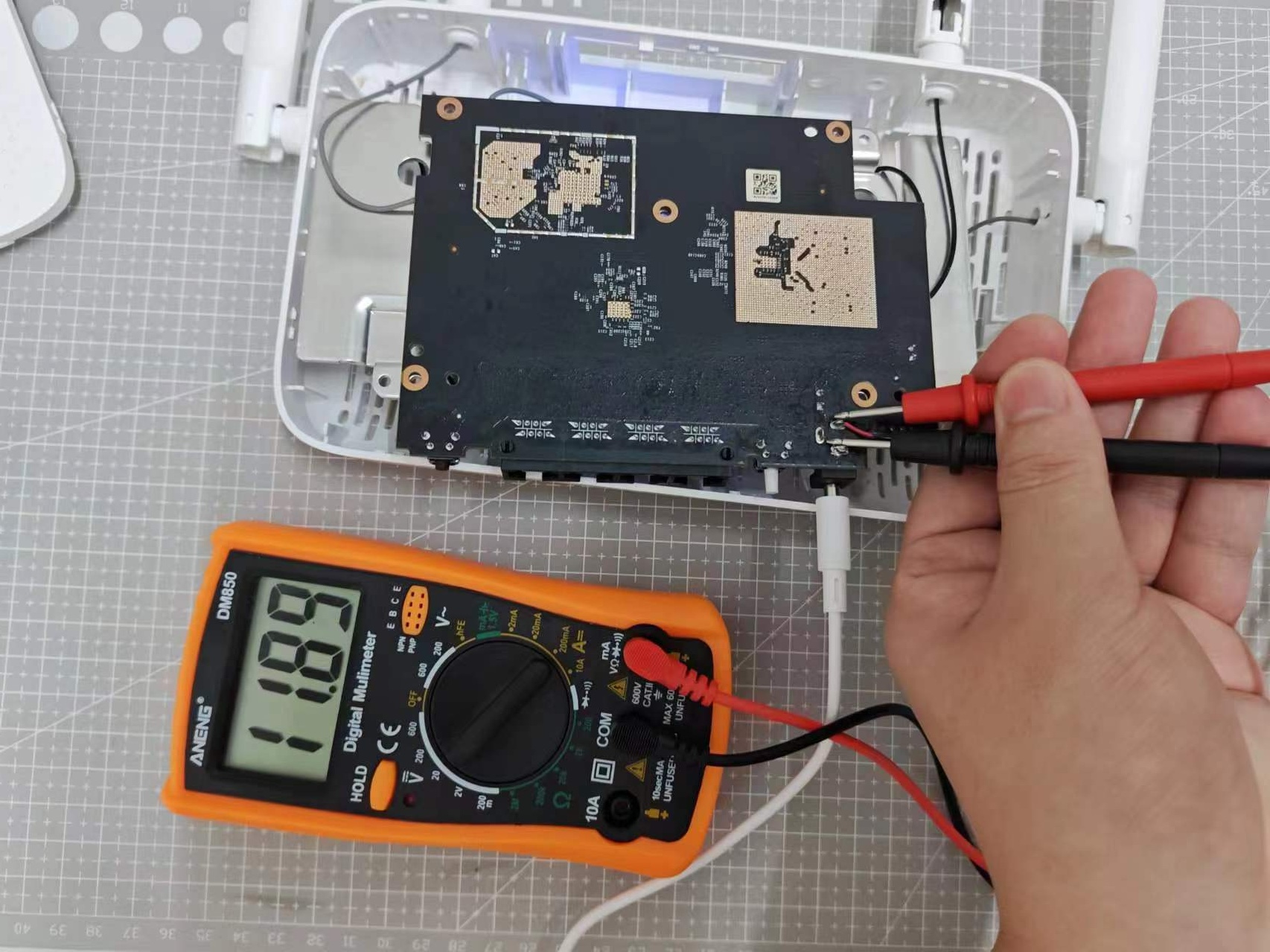

然后开始拧下主板螺丝,测量 DC 电源口的正负极,主板插上电源,将电流表打到交流电 20V,黑笔和红笔分别插到针脚测量,如果显示 12V,那么红笔对应针脚就是正极,黑笔对应针脚为负极,如果不是调换两支笔试试。

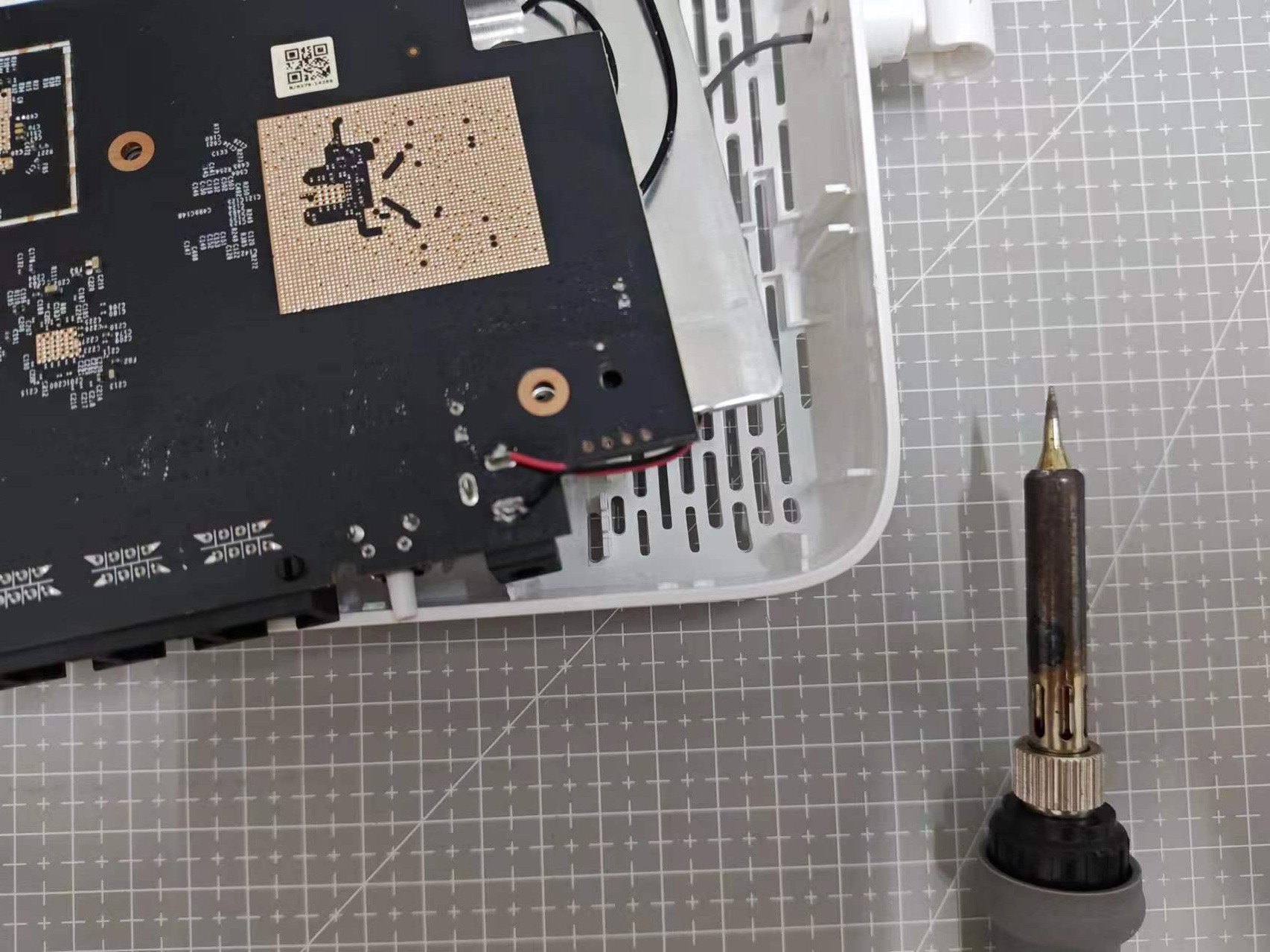

然后开始接线,接线前先把路由器电源断开,把风扇电源线剪到合适长度,可以稍微预留一点,剥开电源线露出铜线,电烙铁上锡焊接。


焊接完成,将路由器通电,开机正常,风扇正常运转。
[补图开机灯亮风扇转]

最后装好主板和螺丝,盖上盖板,后续了运行一周,中途拆开外壳摸过散热铝板,温度相较之前低了很多,外壳也基本也没什么温度,希望能稳定运行吧。
[补图完整版]

以下是本次改造使用的配件和价格。

商品购买渠道价格
3007微型涡轮鼓风机 12V 30x30x7mmPDD¥8.99
导热硅胶片 40x40x2mm 5片PDD¥4.10
¥13.09
